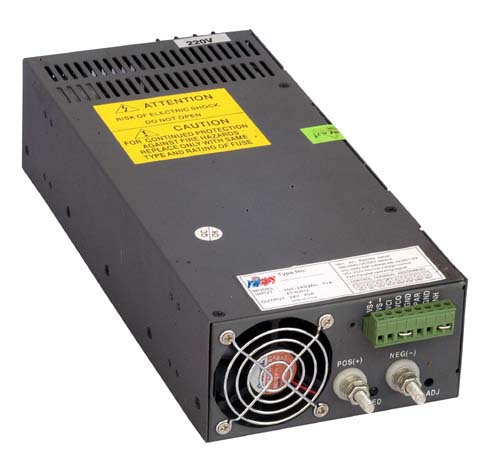

 SCN-800
  • 低价格、高可靠

  • 105℃输出电容器

  • 全球适用AC输入电压

  • 效率高、工作温度低

  • 软启动电流、有效降低AC输入冲击

  • 有短路保护、过载保护

  • 体积小、重量轻

  • 100%满负荷烧机测试

  • 内装EMI滤波器、纹波极小



型号

性能
SCN-800-12 SCN-800-13.5 SCN-800-15 SVN-800-24 SCN-800-27 SCN-800-48
直流输出电压 12V 13.5V 15V 24V 27V 48V
输出电压容差 ±1% ±1% ±1% ±1% ±1% ±1%
额定输出电流 50A 44A 40A 25A 22A 12.5A
输出电流范围 0-40A 0-36A 0-32A 0-20A 0-18A 0-10A
纹波及噪音 240mVp-p 240mVp-p 240mVp-p 240mVp-p 200mVp-p 300mVp-p
进线稳定度 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度(注5) ±1% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
直流输出功率 600W 600W 600W 600W 600W 600W
效率 84% 84% 83% 85.5% 86.5% 87%
直流电压可调范围 10-13.2V 12-15V 13.5-18V 20-26.4V 24-30V 41-56V
输入电压范围 88~132VAC/176~264VAC BY SWITCH 47~63Hz;124~370VDC
交流输入电流 7A/115V 3.5A/230V
功率因素 0.95/100~240VAC
冲击电流 18A/115V 36A/230V
漏电流 <3.5mA/240VAC
过载保护 105%~135% 类型:FOLDBACK 切断输出 复位:自动恢复
过电压保护
13.8~16.2V
15.5~18.2V
18~21V
27.6~32.4V
31~36.5V
57.6~67.2V
风扇控制,O.T.P. RTH1 OR RTH2>=55℃ FAN ON,<=45℃ FAN OFF,>=70℃ 切断输出
温度系数 ±0.03%℃(0~50℃)
启动、上升、保持时间 1.5s,50ms,20ms
抗震性 10~500Hz,2G 10秒/1周期,共60分钟,各轴
耐压

输入输出间:3KVAC,输入与外壳:1.5KVAC 输出与外壳:0.5KVAC

隔离电阻 输入输出间,输入与外壳,输出与外壳:500VDC/100M Ohms
工作温度、湿度 -10℃~+50℃,20%~90%RH
存储温度、温度 -20℃~+85℃,10%~95%%RH
外形尺寸 291*132*68mm 外壳:910
重量 10Kgs
安全标准 UL1950,TUV EN60950
EMC标准 CISPR22(EN55022),IEC1000-42,3,4,5,6,8,11 IEC100-3-2
注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
  2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
  3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
  4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
  5、负载稳定度测试:负载从0%到100%,其他输出为60%额定负载。
  6、各输出可达最大电流,但总负载不可超过最大输出功率。
  7、C2,3,11必须拆除。
