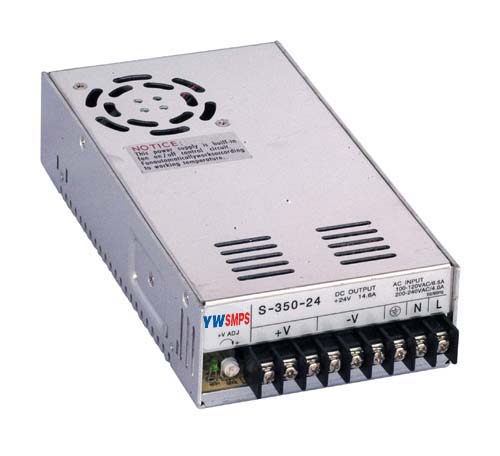

| S-350 |
-
低价格、高可靠
-
105℃输出电容器
-
全球适用AC输入电压
-
效率高、工作温度低
-
软启动电流、有效降低AC输入冲击
-
体积小、重量轻
-
100%满负荷烧机测试
-
内装EMI滤波器、纹波极小
|
|
型号
性能 |
S-350-5 |
S-350-7.5 |
S-350-12 |
S-350-13.5 |
S-350-15 |
S-350-24 |
S-350-27 |
S-350-48 |
| 直流输出电压 |
5V |
7.5V |
12V |
13.5V |
15V |
24V |
27V |
48V |
| 输出电压容差(注2) |
±2% |
±2% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 额定输出电流 |
50A |
40A |
29A |
25.8A |
23.2A |
14.6A |
13A |
7.3A |
| 输出电流范围 |
0-50A |
0-40A |
0-29A |
0-25.8A |
0-23.2A |
0-14.6A |
0-13A |
0-7.3A |
| 纹波及噪音(注3) |
50mVp-p |
150mVp-p |
150mV |
150mV |
150mV |
150mV |
200mV |
240mV |
| 进线稳定度(注4) |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| 负载稳定度(注5) |
±1% |
±1% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| 直流输出功率 |
250W |
300W |
348W |
348.3W |
348W |
350.4W |
351W |
350.4W |
| 效率 |
73% |
76% |
74% |
79% |
78% |
81% |
82% |
83% |
| 直流电压可调范围 |
4.5-5.6V |
6-9V |
10-13.2V |
12-15V |
13.5-18V |
20-26.4V |
26-32V |
41-56V |
| 输入电压范围 |
90～132VAC/180～264VAC BY SWITCH 47～63Hz;248～370VDC |
| 输入电流 |
6.5A/115V 4A/230V |
| 冲击电流 |
25A/115V 50A/230V |
| 漏电流 |
<3.5mA/240VAC |
| 过载保护 |
无，交流开关恢复 |
| 过电压保护 |
5.75-6.75V |
9.4-10.9V |
13.8-16.2V |
15.5-18V |
18-21V |
27.6-32V |
33.7-39V |
57.6-67.2V |
| 高温保护 |
RTH3>=65℃ FAN ON<=55℃ FAN OFF>=80℃切断输出(5～15V)
RTH3>=70℃ FAN ON<=60℃ FAN OFF>=85℃切断输出(24～48V) |
| 温度系数 |
±0.03%℃(0～50℃) |
| 启动、上升、保持时间 |
200ms,50ms,20ms |
| 抗震性 |
10～500Hz,2G 10min./1周期,时长60分,EACH AXES |
| 耐压性 |
输入输出间：1.5KVAC，输入外壳：1.5KVAC，输出外壳：0.5KVAC |
| 隔离电阻 |
输入输出间，输入与外壳，输出与外壳：500VAC/100M Ohms |
| 工作温度、湿度 |
-10℃～+50℃，20%～90%RH |
| 存储温度、温度 |
-20℃～+85℃,10%～95%%RH |
| 外形尺寸 |
215*115*50mm |
| 重量 |
1.15Kgs |
| 安全标准 |
满足UL1950 |
| EMC标准 |
…… |
注：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70% RH.湿度。
2、容差：包括设定容差，线路稳定度，负载稳定度(注5)。
3、纹波测试：20MHz 用A12"双绞线，中断用0.1uF&47uF电容器短路。
4、进线电压稳定度测试：满负载时进线最低电压到最高电压。
5、负载稳定度测试：负载从0%到100%。
6、C3,4 必须拆除 | |
|
|
|
 |
|
 |
|
|
